Planet Redüktör Seçiminde Dikkat Edilmesi Gereken 7 Kriter

Planet redüktör seçimi; çıkış torku, redüksiyon oranı, boşluk (backlash) toleransı, verimlilik, montaj tipi, servo motor uyumu ve çalışma ortamı gibi yedi temel kriterin birlikte değerlendirilmesini gerektiren bir mühendislik kararıdır. Yanlış seçilen bir redüktör; erken aşınmaya, konumlama hatalarına veya sistem arızasına yol açabilir. Bu rehberde bu yedi kriteri sırasıyla inceliyoruz.

Planet Redüktör Nedir, Neden Tercih Edilir?

Planet (gezegen dişli) redüktörler, merkezi bir güneş dişlisi etrafında dönen planet dişlilerin bir dış dişli halka (ring gear) içinde hareket etmesi prensibiyle çalışır. Bu yapı, yükü birden fazla diş teması üzerinden dağıttığı için aynı hacimde diğer redüktör tiplerine göre daha yüksek tork yoğunluğu ve daha düşük boşluk sunar. MekMax’ın planet redüktörler kategorisinde farklı redüksiyon oranı ve boyutlarda seçenekler bulunmaktadır.

1. Çıkış Torku ve Servis Faktörü

Redüktörün nominal çıkış torku, uygulamanın sürekli çalışma torkunu karşılamalıdır; ancak yalnızca nominal değere bakmak yeterli değildir. Darbeli yükler, sık start-stop döngüleri veya değişken yük profili olan uygulamalarda bir servis faktörü uygulanarak redüktör kapasitesi yükseltilmelidir. Aksi halde nominal koşullarda yeterli görünen bir redüktör, gerçek çalışma koşullarında erken yorulma gösterebilir.

2. Redüksiyon Oranı ve Kademe Sayısı

Redüksiyon oranı, motor devrini uygulamanın ihtiyaç duyduğu çıkış devrine indirirken torku artırır. Oran seçimi yapılırken hem motorun verimli çalıştığı devir aralığı hem de uygulamanın hedef hız/tork ihtiyacı birlikte değerlendirilmelidir. MekMax kataloğunda hem tek kademe hem de çift kademe planet redüktör seçenekleri bulunur: tek kademe modeller genellikle daha düşük redüksiyon oranlarında (örn. i5, i10) daha yüksek verimle çalışırken, çift kademe modeller daha yüksek redüksiyon oranlarına (örn. i20 ve üzeri) ulaşmayı sağlar; buna karşılık ek dişli kademesi nedeniyle verim ve backlash değerinde hafif bir artış görülebilir.

Görsel: MekMax Sesame PGF090-P2 — Çift Kademe Planet Redüktör (T:20)

3. Boşluk (Backlash) Toleransı

Hassas konumlama gerektiren uygulamalarda (robotik eksenler, CNC döner tablalar) düşük backlash sınıfına sahip redüktörler tercih edilmelidir. MekMax’ın planet redüktör ürün sayfalarında bu değer arcmin (yay dakikası) cinsinden belirtilir; sayı ne kadar düşükse boşluk o kadar azdır. Genel amaçlı taşıma veya karıştırma uygulamalarında ise standart backlash sınıfı genellikle yeterlidir ve daha ekonomik bir seçimdir.

4. Verimlilik

Planet redüktörler, paralel şaft veya sonsuz vida (worm) tipi redüktörlere kıyasla genellikle daha yüksek verimle çalışır; bu da aynı motor gücüyle daha fazla kullanılabilir çıkış torku ve daha az ısı üretimi anlamına gelir. Enerji maliyetinin önemli olduğu sürekli çalışan sistemlerde bu fark zamanla belirgin bir işletme maliyeti avantajına dönüşür.

5. Montaj Tipi ve Şaft Bağlantısı

Redüktörün flanş tipi, şaft çapı ve motor bağlantı arayüzü, kullanılacak servo/step motor ile uyumlu olmalıdır. MekMax kataloğunda düz eksenli (motor ekseniyle aynı hizada) modellerin yanı sıra 90° açılı aktarmalı planet redüktörler de bulunur; bu tip, motor ve çıkış ekseninin dik açıyla yerleştirilmesi gereken, yerden tasarruf edilmek istenen yerleşimlerde tercih edilir. Uyumsuz bir flanş veya şaft ölçüsü ek adaptör parça ihtiyacı doğurur; bu nedenle redüktör seçimini motor seçimiyle birlikte, aynı aşamada değerlendirmek en sağlıklı yaklaşımdır.

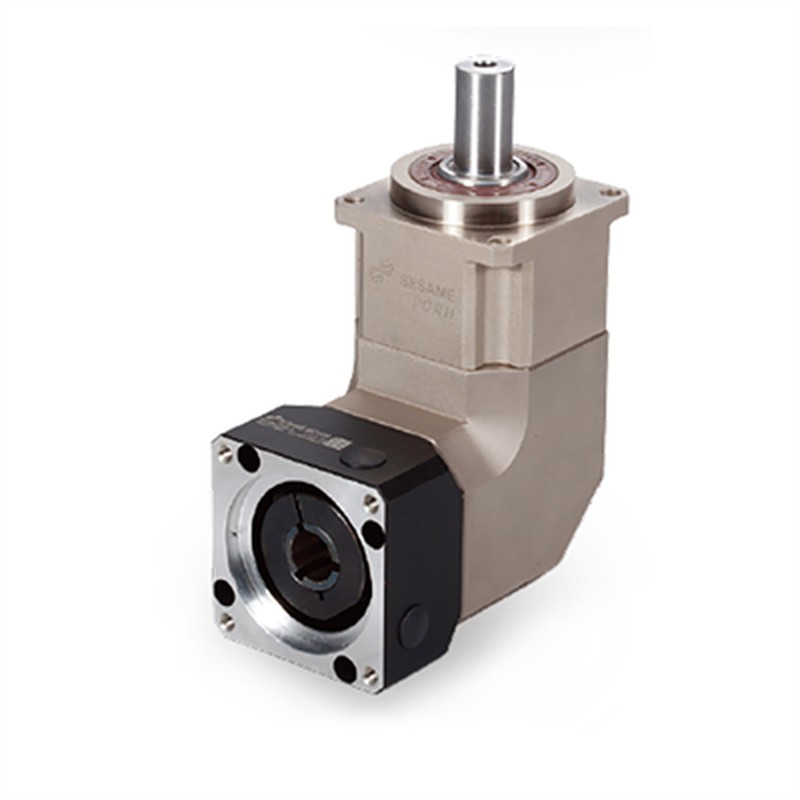

Görsel: MekMax Sesame PGR115-P2 — 90° Açılı Aktarmalı Redüktör

6. Servo Motor Uyumu ve Atalet Oranı

Redüktör, motorun rotor ataletini yüke göre “uyumlu hale getirme” işlevi de görür. Yük ataletinin motor rotor ataletine oranı çok yüksekse, sistemde kontrol kararsızlığı ve titreşim riski artar; redüksiyon oranı bu oranı azaltarak servo kontrol performansını iyileştirir. Bu nedenle redüktör seçimi, yalnızca tork değil, aynı zamanda servo sürücünün ayarlanabilirliğini de etkiler.

7. Ortam Koşulları ve Koruma Sınıfı

Toz, nem veya yıkama gerektiren ortamlarda çalışacak redüktörlerde uygun IP koruma sınıfı ve sızdırmazlık elemanları önemlidir. Ayrıca çalışma sıcaklığı aralığı, kullanılan yağlayıcının viskozitesini ve dolayısıyla redüktörün ömrünü doğrudan etkiler.

Seçim Kriterleri Özet Tablosu

Standart Ürün Yetmiyorsa

Standart redüksiyon oranı, flanş tipi veya şaft ölçüsü projenize uymuyorsa, MekMax’ın özel tasarım ve mühendislik hizmeti ile ihtiyacınıza özel bir redüktör/adaptör çözümü değerlendirilebilir.

Sıkça Sorulan Sorular

Planet redüktör ile paralel şaft redüktör arasındaki fark nedir?

Planet redüktörler yükü birden fazla dişli teması üzerinden dağıttığı için aynı hacimde daha yüksek tork yoğunluğu ve genellikle daha düşük backlash sunar; paralel şaft redüktörler ise daha basit yapıları nedeniyle bazı uygulamalarda daha ekonomik olabilir.

Servis faktörü nasıl belirlenir?

Servis faktörü; yükün düzenliliği, günlük çalışma süresi, start-stop sıklığı ve darbe yükü olup olmadığına bağlı olarak belirlenir. Kesin değer için uygulamanızın yük profilini MekMax teknik ekibiyle paylaşmanız önerilir.

Düşük backlash her uygulamada gerekli mi?

Hayır. Sadece konumlama hassasiyetinin doğrudan ürün kalitesini veya süreç doğruluğunu etkilediği uygulamalarda (örn. robotik, hassas montaj) düşük backlash öncelikli bir kriterdir; genel taşıma/tahrik uygulamalarında standart sınıf yeterlidir.

Redüktör boyutunu büyütmek her zaman güvenli tarafta kalmak mıdır?

Gereğinden büyük bir redüktör seçmek ek maliyet, ağırlık ve bazen atalet uyumsuzluğu getirebilir; bu yüzden “her zaman büyüğü seç” yaklaşımı yerine yük/tork/atalet hesaplarına dayalı bir seçim yapılması önerilir.

Son güncelleme: 15 Eylül 2026 — MekMax Teknik Ekibi
