Planet Redüktör Tork Hesabı: i5-i20 Redüksiyon Formülü

Planet redüktör tork hesabı, motorun ürettiği giriş torkunun, redüksiyon oranı ve mekanik verim üzerinden çıkışta ne kadar tork üreteceğini öngörmenizi sağlar. Doğru hesaplanmayan bir tork değeri, ya redüktörün gereksiz yere büyük/pahalı seçilmesine ya da yetersiz kalıp erken arızaya yol açar. Bu rehberde formülü, tek/çift kademe redüksiyon aralıklarını ve MekMax PGF serisi üzerinde örnek bir hesaplamayı bulacaksınız.

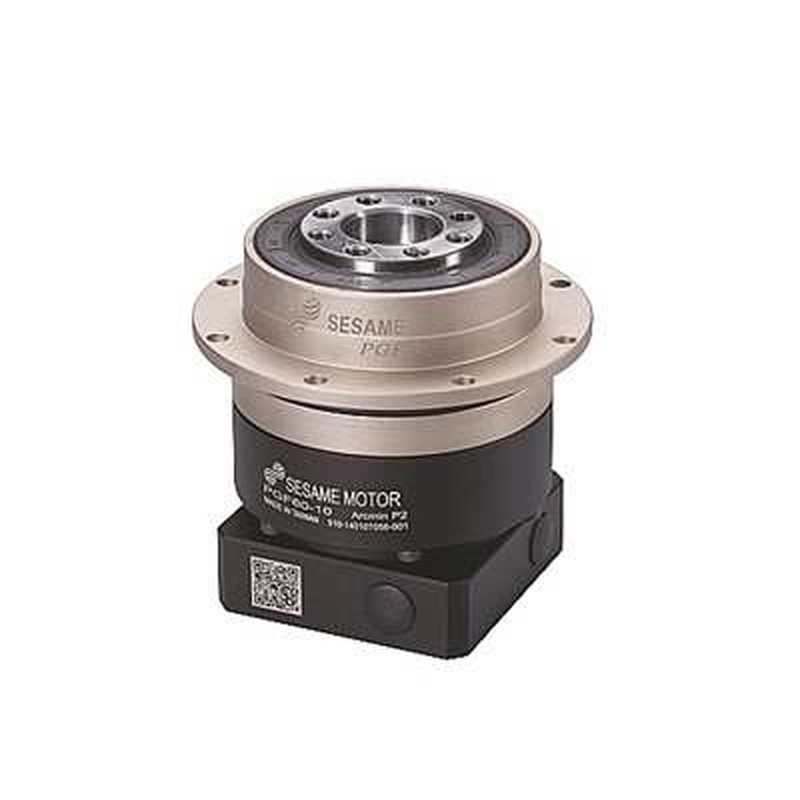

Görsel: MekMax Sesame PGF115-P2 tek kademe planet redüktör

Redüksiyon Oranı ve Tork İlişkisi

Planet (gezegen dişli) redüktörlerde, giriş milinin devri redüksiyon oranı (i) kadar düşürülürken, tork teorik olarak aynı oranda artar. Bu temel ilişki, epicyclic (gezegen) dişli sistemlerinin çalışma prensibinden kaynaklanır (bkz. kaynak: Wikipedia – Epicyclic Gearing). Gerçek uygulamada dişli sürtünmesi nedeniyle bir miktar verim kaybı yaşanır, bu yüzden gerçek çıkış torku teorik değerden biraz düşük olur.

Planet Redüktör Tork Hesabı Formülü

T_çıkış = T_giriş × i × η

• T_giriş: motorun ürettiği giriş torku (Nm)
• i: redüksiyon oranı (ör. i5, i10, i20)
• η: redüktörün mekanik verimi (ondalık, ör. %95 için 0,95)

Çıkış devri ise n_çıkış = n_giriş / i formülüyle bulunur.

Tek Kademe mi Çift Kademe mi? Redüksiyon Aralığı

MekMax planet redüktörler kategorisinde tek kademe modeller genellikle daha düşük redüksiyon oranlarında (ör. i5) daha yüksek verimle çalışırken, çift kademe modeller daha yüksek redüksiyon oranlarına (ör. i20) ulaşmayı sağlar; ek dişli kademesi nedeniyle çift kademe modellerde verim tek kademeye göre biraz daha düşüktür (tipik olarak tek kademede η≈%95-97, çift kademede η≈%90-94 aralığındadır — kesin değer için ürün teknik tablosuna bakılmalıdır). Planet redüktör tork hesabı yaparken bu verim farkını göz ardı etmek, çıkış torkunun olduğundan yüksek hesaplanmasına neden olur.

Görsel: MekMax Sesame PGF090-P2 çift kademe planet redüktör

Örnek Hesaplama: PGF Serisi Üzerinde

MekMax kataloğundaki Sesame PGF115-P2 Tek Kademe (i5) modelini örnek alalım. Motor giriş torku T_giriş = 4 Nm, redüksiyon oranı i=5, verim η=0,96 olsun:

T_çıkış = 4 × 5 × 0,96 = 19,2 Nm

Aynı motorla PGF090-P2 Çift Kademe (i20) kullanılsaydı ve verim η=0,92 olsaydı: T_çıkış = 4 × 20 × 0,92 = 73,6 Nm elde edilirdi — daha yüksek redüksiyon, daha yüksek tork sağlar ama çıkış devri de o oranda düşer.

Verimlilik Kaybını Hesaba Katmak

Planet redüktör tork hesabı yapılırken verim değerinin ihmal edilmesi, özellikle çift kademe ve yüksek redüksiyon oranlı modellerde belirgin bir sapmaya yol açabilir. Sürekli çalışan sistemlerde bu fark, hem yetersiz tork hem de gereksiz ısınma olarak ortaya çıkabilir; bu yüzden seçim aşamasında üreticinin belirttiği gerçek verim değeri kullanılmalıdır.

Standart redüksiyon oranları ihtiyacınızı karşılamıyorsa, MekMax’ın özel tasarım ve mühendislik hizmeti ile özel bir redüktör konfigürasyonu değerlendirilebilir.

Servis Faktörü ile Güvenli Tork Seçimi

Planet redüktör tork hesabı yapılırken sabit ve düzenli yüklerde teorik T_çıkış değeri genellikle yeterlidir; ancak darbeli yükler, sık start-stop döngüleri veya değişken yük profili olan uygulamalarda bir servis faktörü (tipik olarak 1,2 ile 2,0 arasında, uygulamanın şiddetine göre değişir) uygulanarak redüktör kapasitesi yükseltilmelidir. Örneğin sürekli darbeli bir yükte servis faktörü 1,5 alınırsa, seçilecek redüktörün nominal tork kapasitesi hesaplanan T_çıkış değerinin en az 1,5 katı olmalıdır. Servis faktörünü göz ardı etmek, nominal koşullarda yeterli görünen bir redüktörün gerçek çalışmada erken yorulma göstermesine yol açabilir.

Sıkça Sorulan Sorular

Redüksiyon oranı arttıkça çıkış devri nasıl değişir?
Çıkış devri, redüksiyon oranıyla ters orantılı olarak azalır (n_çıkış = n_giriş / i).

Verim değeri nereden bulunur?
MekMax ürün sayfalarındaki teknik tabloda veya üretici datasheet’inde belirtilir; genel bir varsayım yerine gerçek değer kullanılmalıdır.

Aynı redüksiyon oranında tek kademe mi çift kademe mi daha verimlidir?
Aynı oranı tek kademeyle elde etmek mümkünse (düşük i değerlerinde) tek kademe genellikle daha yüksek verim sunar; ancak yüksek i değerleri çoğunlukla çift kademe gerektirir.

Servis faktörü tork hesabını nasıl etkiler?
Darbeli/değişken yüklerde hesaplanan T_çıkış değerine bir servis faktörü uygulanarak redüktör kapasitesi güvenli tarafta seçilmelidir.

Servis faktörü nasıl belirlenir?
Yükün düzenliliği, günlük çalışma süresi, start-stop sıklığı ve darbe yükü olup olmadığına bağlı olarak belirlenir; kesin değer için uygulamanın yük profilinin MekMax teknik ekibiyle paylaşılması önerilir.

Son güncelleme: 15 Eylül 2026 — MekMax Teknik Ekibi
